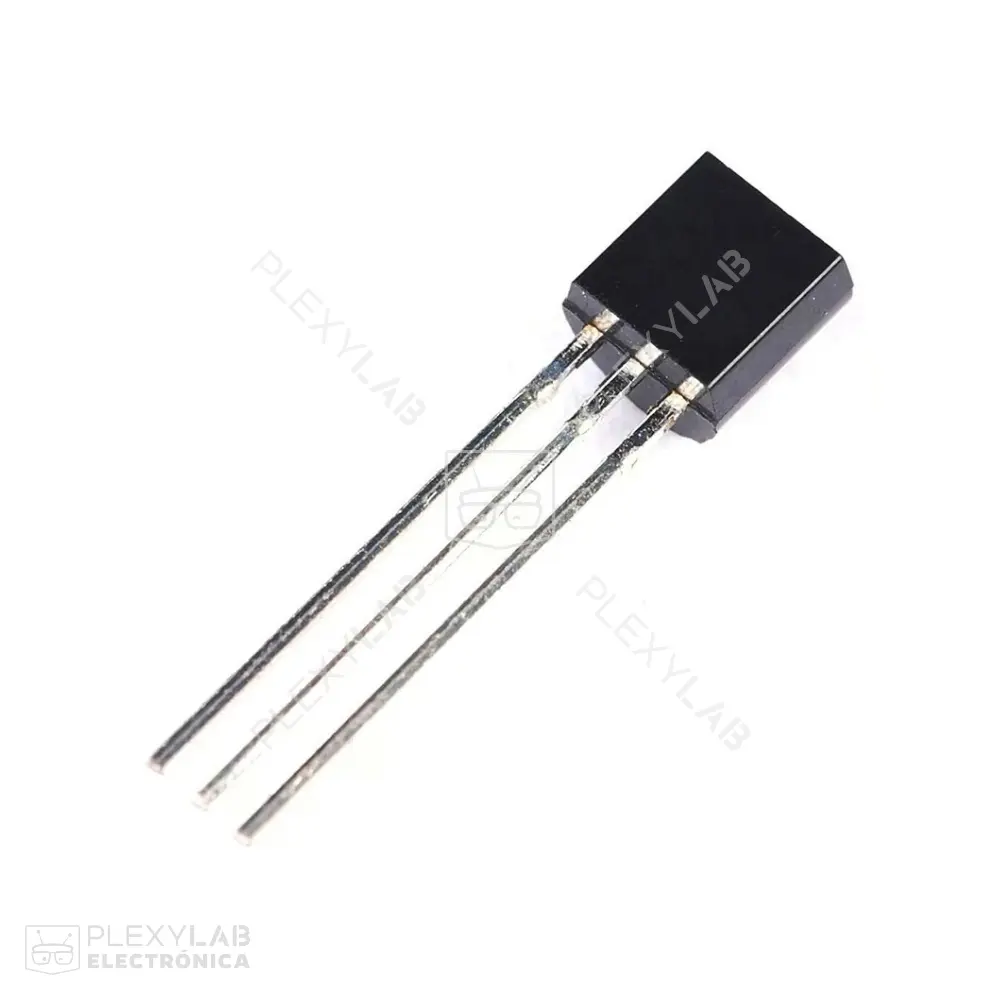

BC327 Transistor BJT PNP 50V TO-92
Transistor BC327 PNP de propósito general, encapsulado TO-92, con tensión máxima de 45V y corriente de hasta 800mA. Ideal para amplificación de baja señal, conmutación y aplicaciones de audio y control en proyectos electrónicos.
El transistor BC327 es un BJT PNP de silicio diseñado para aplicaciones de uso general en circuitos de amplificación y conmutación. Ofrece una tensión colector-emisor máxima de -45V y soporta una corriente continua de colector de hasta -800mA, lo que lo hace adecuado para controlar cargas de baja y media potencia en proyectos electrónicos. Dispone de una ganancia de corriente continua (hFE) de hasta 630 en condiciones específicas, permitiendo un rendimiento eficiente en amplificación de señales.
Su encapsulado TO-92 facilita el montaje en protoboards y placas de desarrollo, lo que lo convierte en una opción práctica para prototipado y proyectos educativos. Es el complemento ideal del BC337/BC338 (NPN), siendo ampliamente usado en etapas de salida de baja potencia, controladores de señal y drivers de carga. En PLEXYLAB puedes adquirir este transistor con envío rápido y seguro para tus desarrollos.
Características:
- Transistor PNP epitaxial de silicio.
- Encapsulado TO-92 de fácil integración.
- Tensión colector-emisor máxima de -45V.
- Tensión colector-base máxima de -50V.
- Tensión emisor-base máxima de -5V.
- Corriente continua de colector hasta -800mA.
- Ganancia de corriente continua (hFE) de 100 a 630.
- Frecuencia de transición de 100MHz.
- Potencia de disipación de 625mW a 25°C.
- Complemento del transistor NPN BC337/BC338.
Conexiones:
- Pin 1 (Colector): Entrada principal de corriente.
- Pin 2 (Base): Control de conmutación del transistor.
- Pin 3 (Emisor): Salida de corriente hacia la carga.
Aplicaciones:
- Amplificación de señales de baja frecuencia.
- Conmutación de cargas en proyectos electrónicos.
- Etapas de salida de baja potencia en audio.
- Drivers de carga en sistemas de control.
- Proyectos educativos en electrónica analógica y digital.
- Prototipado en placas de desarrollo y pruebas de laboratorio.
- Tipo: Transistor BJT PNP de silicio.
- Encapsulado: TO-92.
- Tensión colector-emisor (VCEO): -45V.
- Tensión colector-base (VCBO): -50V.
- Tensión emisor-base (VEBO): -5V.
- Corriente máxima de colector (IC): -800mA.
- Ganancia de corriente continua (hFE): 100 a 630.
- Frecuencia de transición (fT): 100MHz.
- Potencia de disipación (PD): 625mW a 25°C.
- Resistencia térmica junta-ambiente (RθJA): 200°C/W.
- Rango de temperatura de operación y almacenamiento: -55°C a +150°C.
El BC327 es un transistor PNP confiable y versátil para aplicaciones de conmutación y amplificación en proyectos de baja y media potencia. Su compatibilidad con el encapsulado TO-92 lo convierte en un componente práctico para prototipado y uso educativo.
