Módulo sensor de corriente GY-471 MAX471 de 3A
Sensor GY‑471 con MAX471 para medir corriente DC hasta 3A y voltaje mediante divisor resistivo. Funciona en sistemas de 5V y 3.3V, rango de voltaje 3–25V (5V) o 3–16.5V (3.3V). Salidas analógicas separadas, tamaño 20.4×19.4mm. Ideal para Arduino y Raspberry Pi.
El módulo GY‑471 integra el IC MAX471 para sensado de corriente en alta (high‑side) hasta 3A DC y un divisor resistivo para lectura de voltaje con el ADC del microcontrolador. El diseño permite conectar la carga entre los bornes RS+ y RS−, mientras que el MAX471 entrega una señal analógica proporcional a la corriente consumida. De forma adicional, el divisor de tensión ofrece una segunda salida analógica para medir el voltaje del sistema bajo prueba.

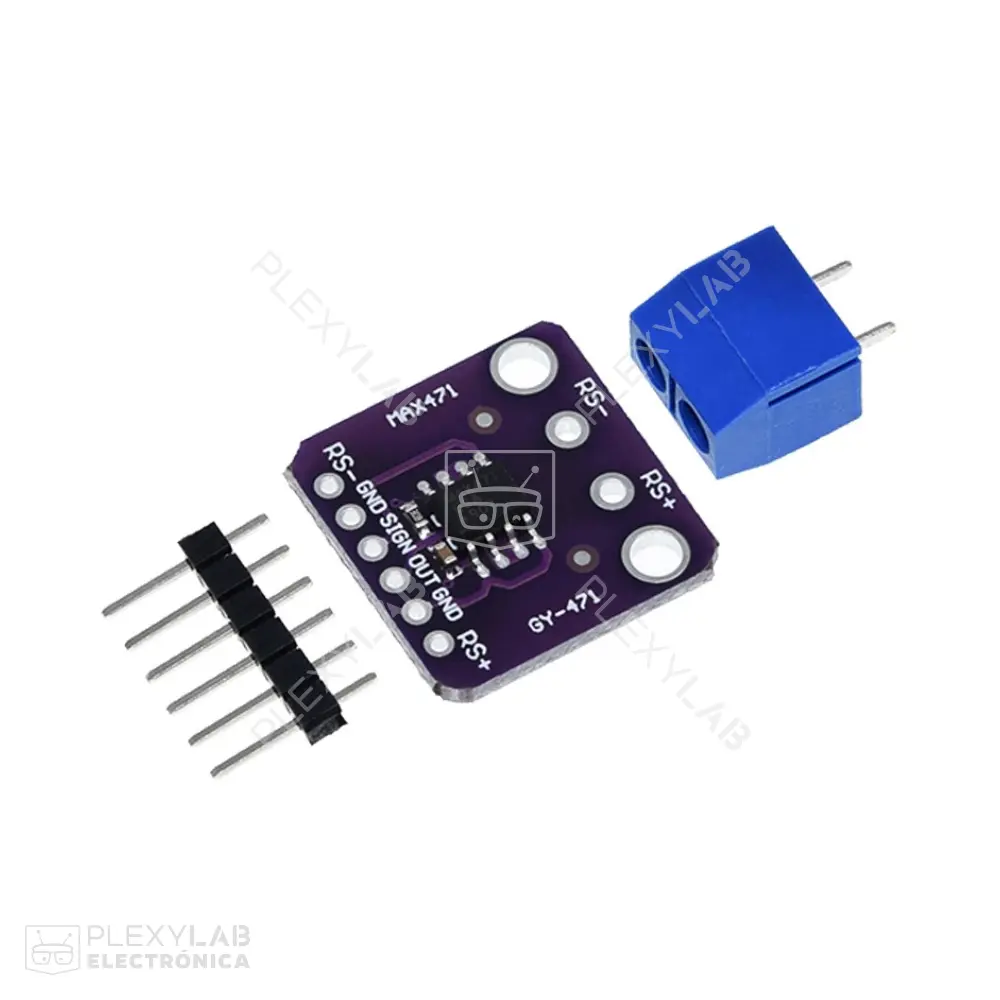

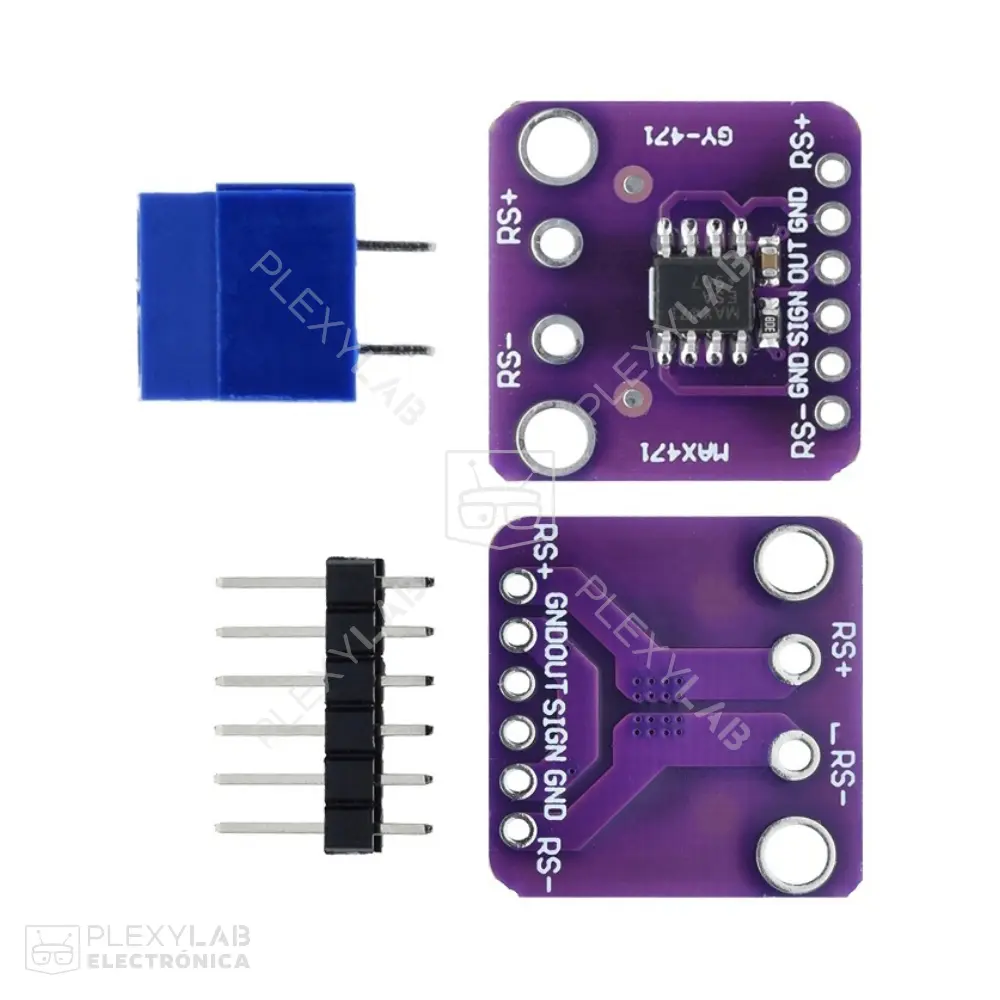

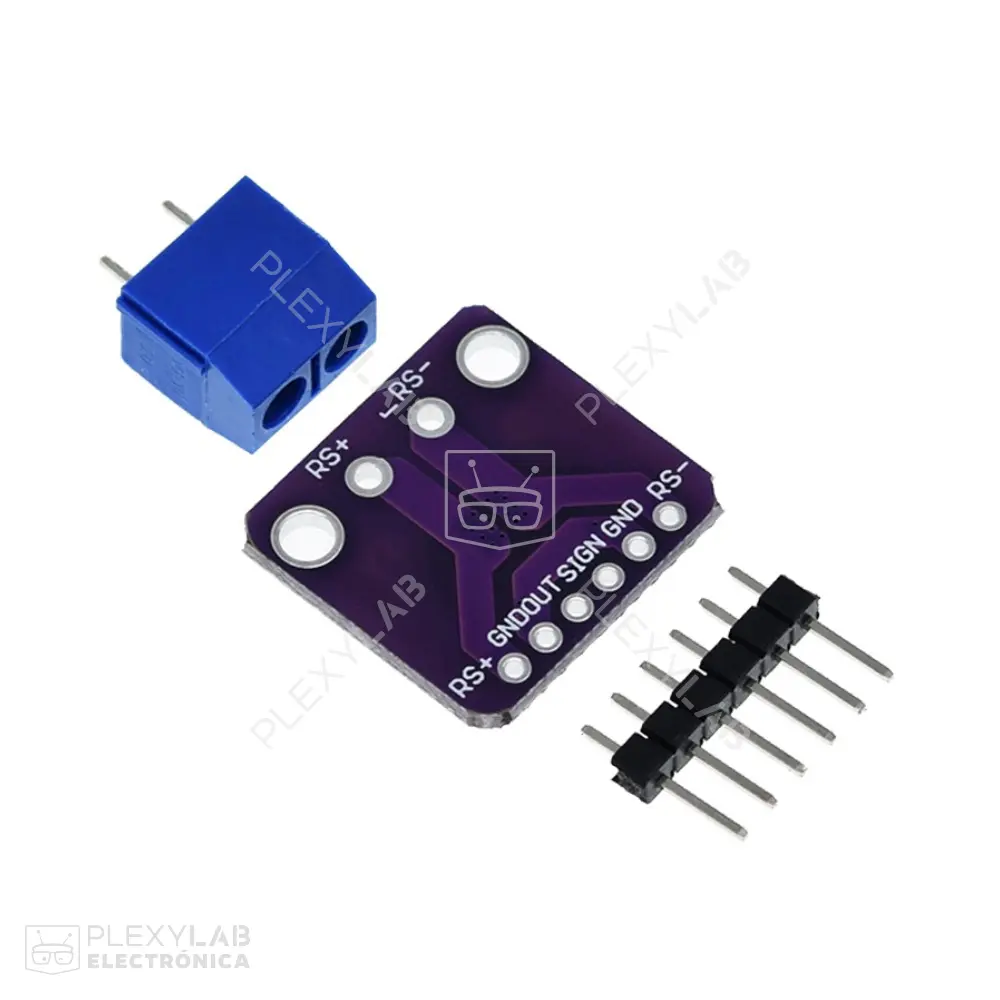

En plataformas de 5V el divisor escala hasta 5×, por lo que puede medirse de forma segura un rango aproximado de 3–25V; en plataformas de 3.3V el rango recomendado es 3–16.5V. Las salidas analógicas se conectan a entradas ADC estándar. Los pines de cabecera serigrafiados incluyen: alimentación (PS/VCC y GND), salida de corriente (SIGN), salida de voltaje (OUT) y GND de referencia; los tornillos RS+ y RS− son el camino de corriente de la carga. En PLEXYLAB puedes encontrar este módulo con envío rápido y compra segura para instrumentación, data‑logging y pruebas de potencia en laboratorio.
Características:
- Medición de corriente DC en alta hasta 3A.
- Lectura de voltaje mediante divisor resistivo integrado.
- Dos salidas analógicas independientes: corriente y voltaje.
- Operación con microcontroladores de 5V o 3.3V.
- Conexión por borneras RS+ y RS− para el camino de carga.
- Tamaño compacto y bajo peso para fácil integración.
Aplicaciones:
- Monitoreo de consumo en proyectos con Arduino y Raspberry Pi.
- Medición de corriente/voltaje en bancos de pruebas.
- Instrumentación de fuentes DC y cargadores.
- Registro de datos de energía en prototipos IoT.
- Protección y diagnóstico en sistemas de potencia de baja tensión.
- IC de medida: MAX471.
- Rango de corriente: 0–3A DC.
- Rango de voltaje medible (ADC 5V): 3–25V.
- Rango de voltaje medible (ADC 3.3V): 3–16.5V.
- Alimentación del módulo: 5V o 3.3V.
- Salidas: SIGN (corriente, analógica), OUT (voltaje, analógica).
- Conectores de carga: RS+ y RS− (tornillo).

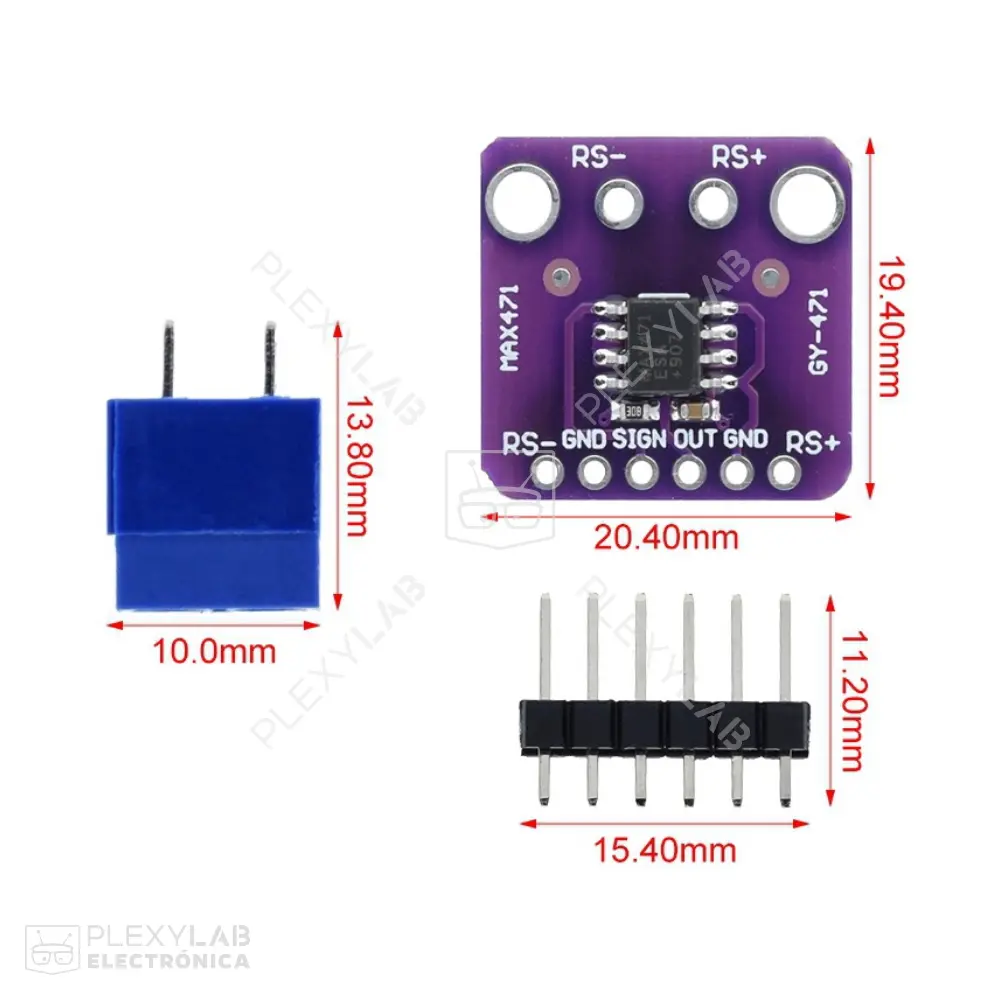

- Dimensiones del PCB: 20.4mm × 19.4mm (aprox.).
- Peso: 3.60g (aprox.).
El GY‑471 con MAX471 combina sensado de corriente en alta y medición de voltaje en un módulo compacto y fácil de usar. Sus salidas analógicas facilitan la integración con ADCs comunes, lo que lo convierte en una solución práctica para instrumentación y pruebas de equipos DC hasta 3A.
