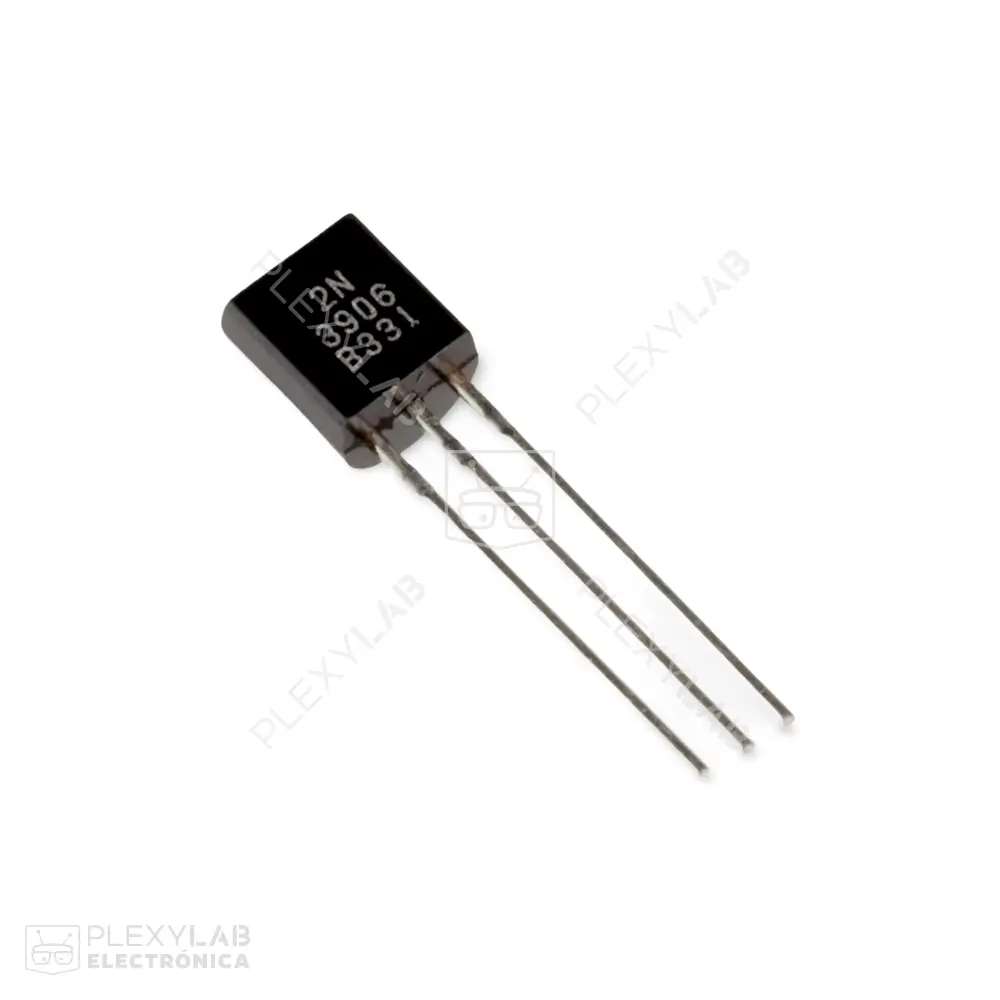

2N3906 Transistor BJT PNP 40V TO-92
Transistor 2N3906 PNP de uso general, encapsulado TO-92, con tensión máxima de 40V y corriente de 200mA. Ideal para amplificación y conmutación en aplicaciones de baja potencia y proyectos de electrónica educativa o industrial.
El transistor 2N3906 es un BJT PNP de silicio diseñado para aplicaciones de propósito general en circuitos de conmutación y amplificación de baja potencia. Con una tensión máxima colector-emisor de 40V y una corriente continua de colector de hasta 200mA, este dispositivo ofrece un equilibrio entre rendimiento y versatilidad. Presenta una disipación de potencia de hasta 625mW en condiciones normales y un rango de temperatura de operación que va de -55°C a +150°C.
El 2N3906 es ampliamente utilizado en proyectos de electrónica analógica y digital, incluyendo etapas de amplificación de señal, controladores de carga, circuitos de conmutación, drivers de LED y aplicaciones de baja frecuencia. Su encapsulado TO-92 lo hace fácil de integrar en protoboards y placas de desarrollo, siendo compatible con plataformas como Arduino y otros microcontroladores para aplicaciones educativas y de prototipado rápido. En PLEXYLAB puedes adquirir este componente con entrega segura y rápida para tus proyectos electrónicos.
Características:
- Transistor PNP de propósito general.
- Encapsulado TO-92 de fácil montaje.
- Tensión colector-emisor máxima de 40V.
- Corriente continua de colector de 200mA.
- Potencia de disipación máxima de 625mW (a 25°C).
- Alta ganancia de corriente continua (hFE) hasta 300.
- Frecuencia de transición de 250MHz.
- Amplio rango de temperatura de operación (-55°C a +150°C).
Conexiones:
- Pin 1 (Emisor): Conexión de salida de corriente.
- Pin 2 (Base): Control de conmutación del transistor.
- Pin 3 (Colector): Entrada de corriente principal.
Aplicaciones:
- Circuitos de amplificación de baja señal.
- Conmutación de cargas de baja potencia.
- Drivers de LED y control de indicadores.
- Etapas de preamplificación en audio.
- Circuitos educativos en electrónica analógica y digital.
- Prototipado rápido en proyectos con Arduino y microcontroladores.
- Implementación en fuentes de alimentación con control de señal.
- Tipo: BJT PNP de silicio.
- Encapsulado: TO-92.
- Tensión colector-emisor (VCEO): 40V.
- Tensión colector-base (VCBO): 40V.
- Tensión emisor-base (VEBO): 5V.
- Corriente continua de colector (IC): 200mA.
- Disipación máxima de potencia (PD): 625mW a 25°C.
- Ganancia de corriente continua (hFE): 30 a 300.
- Tensión de saturación colector-emisor (VCE(sat)): hasta 0.4V.
- Frecuencia de transición (fT): 250MHz.
- Resistencia térmica juntion-ambiente (RθJA): 200°C/W.
- Temperatura de operación y almacenamiento: -55°C a +150°C.
El transistor 2N3906 es un componente versátil y confiable para aplicaciones de propósito general en amplificación y conmutación. Su encapsulado TO-92 facilita la integración en prototipos y sistemas educativos, siendo una solución práctica y económica para proyectos electrónicos.
Código |
SKU10801 |
