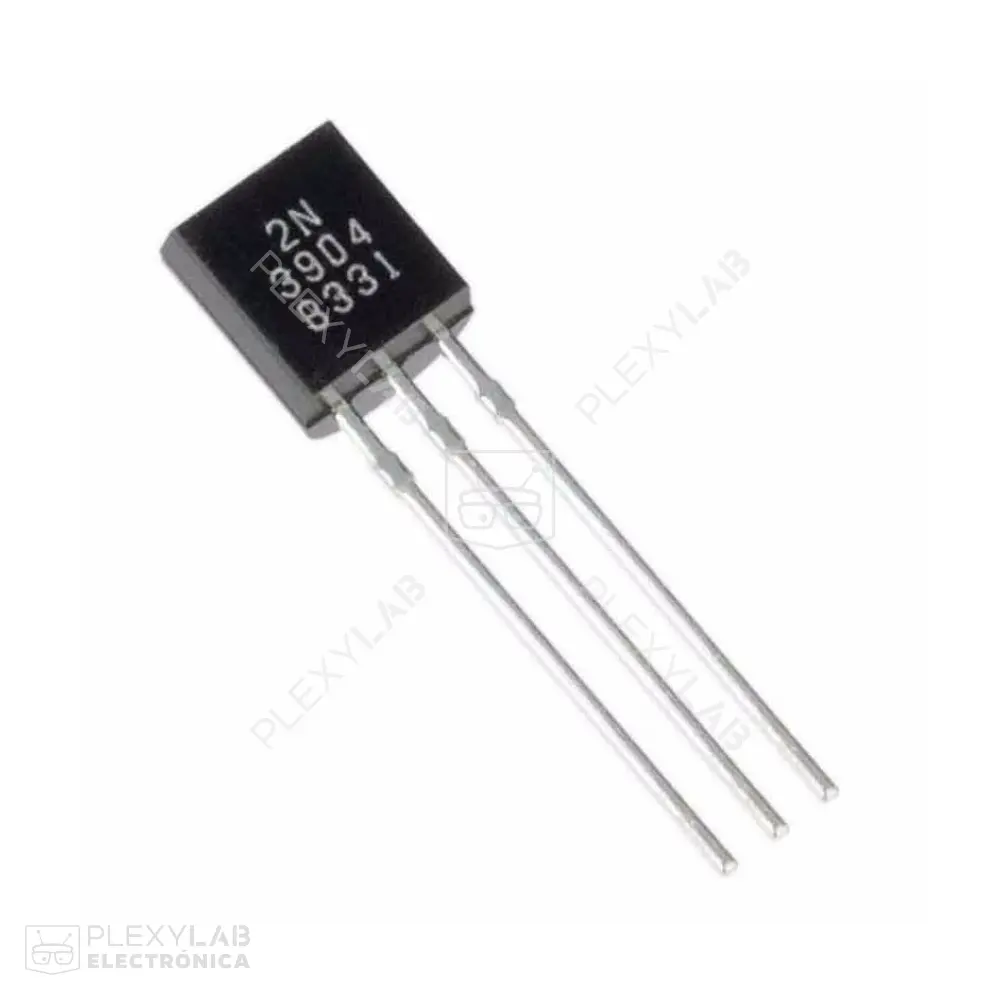

2N3904 Transistor BJT NPN 40V TO-92
Transistor 2N3904 NPN de propósito general, encapsulado TO-92, con tensión máxima de 40V y corriente de 200mA. Ideal para conmutación y amplificación de baja potencia en proyectos electrónicos y educativos.
El transistor 2N3904 es un BJT NPN de silicio diseñado para aplicaciones de propósito general en circuitos de conmutación y amplificación de baja potencia. Soporta una tensión máxima colector-emisor de 40V y una corriente continua de colector de hasta 200mA, con una potencia de disipación máxima de 625mW a 25°C. Su encapsulado TO-92 facilita la integración en protoboards y placas de desarrollo.
Ofrece una ganancia de corriente continua (hFE) que varía entre 40 y 300 dependiendo de la corriente de colector, con una frecuencia de transición de hasta 300MHz, lo que lo hace adecuado para aplicaciones de señal de alta frecuencia. Su versatilidad lo convierte en un componente ampliamente utilizado en controladores de señal, drivers de LED, circuitos de audio y prototipado con microcontroladores como Arduino, ESP32 y Raspberry Pi.
Características:
- Transistor NPN de propósito general.
- Encapsulado TO-92 estándar.
- Tensión colector-emisor máxima de 40V.
- Corriente continua de colector de 200mA.
- Disipación de potencia máxima de 625mW a 25°C.
- Ganancia de corriente (hFE) de 40 a 300.
- Frecuencia de transición de hasta 300MHz.
- Rango de temperatura de operación de -55°C a +150°C.
Conexiones:
- Pin 1 (Emisor): Salida de corriente.
- Pin 2 (Base): Control de conmutación del transistor.
- Pin 3 (Colector): Entrada principal de corriente.
Aplicaciones:
- Conmutación de cargas de baja potencia.
- Amplificación de señales en proyectos de audio y RF.
- Drivers de LED e indicadores.
- Etapas de preamplificación y controladores de señal.
- Proyectos educativos y de prototipado en protoboards.
- Integración en sistemas con Arduino, ESP32 y Raspberry Pi.
- Tipo: Transistor BJT NPN de silicio.
- Encapsulado: TO-92.
- Tensión colector-emisor (VCEO): 40V.
- Tensión colector-base (VCBO): 60V.
- Tensión emisor-base (VEBO): 6V.
- Corriente máxima de colector (IC): 200mA.
- Ganancia de corriente continua (hFE): 40 a 300.
- Tensión de saturación colector-emisor (VCE(sat)): 0.2V a 0.3V típica.
- Tensión de saturación base-emisor (VBE(sat)): 0.65V a 0.95V.
- Frecuencia de transición (fT): 300MHz.
- Potencia de disipación (PD): 625mW a 25°C.
- Resistencia térmica juntion-ambiente (RθJA): 200°C/W.
- Temperatura de operación y almacenamiento: -55°C a +150°C.
El 2N3904 es un transistor NPN confiable y versátil, ideal para aplicaciones de baja potencia en amplificación y conmutación. Su encapsulado TO-92 lo hace práctico para prototipado, proyectos educativos y desarrollos electrónicos de propósito general.
