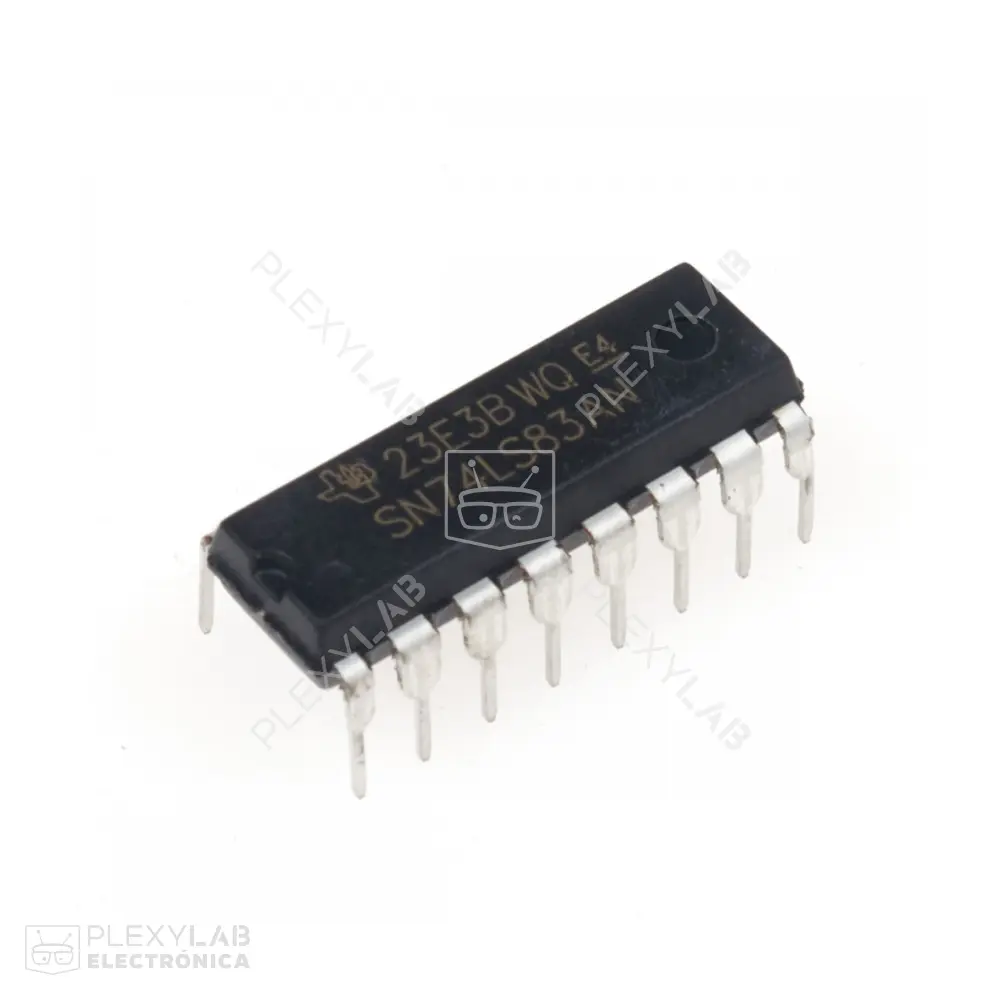

Circuito integrado 74LS83 Sumador binario de 4 bits

https://www.plexylab.com/web/image/product.template/3078/image_1920?unique=34acda3

El 74LS83 es un sumador binario de 4 bits TTL que realiza operaciones aritméticas rápidas con salida de acarreo (carrier). Ideal para sistemas digitales, procesadores, proyectos educativos y aplicaciones de electrónica secuencial.

$ 0,80 0.8 USD $ 0,80 $ 0,90 -11,1

Disponible Queda poco Agotado Efectivo/Transferencia Incluye IVA Precio exclusivo sitio web

$ 0,80 $ 0,90

Los pedidos confirmados después de las 16:30 para entregas en la ciudad de Cuenca y después de las 15:00 para envíos al resto del país, serán procesados el siguiente día hábil.

No está disponible para venta

Esta combinación no existe.

Contáctenos

El circuito integrado 74LS83 pertenece a la familia lógica TTL 74LS y está diseñado como un sumador binario completo de 4 bits con entrada y salida de acarreo (carrier). Este dispositivo puede utilizarse de manera independiente o encadenado con otros sumadores para ampliar la capacidad de procesamiento a n bits, lo que lo hace versátil en el diseño de sistemas aritméticos digitales.

Su funcionamiento se basa en la adición de dos números binarios de 4 bits junto con un acarreo de entrada opcional. Genera como resultado una suma binaria de 4 bits y una salida de acarreo, permitiendo la conexión en cascada para sumadores de mayor tamaño. Gracias a su compatibilidad con lógica TTL estándar, se integra fácilmente en proyectos que incluyan microcontroladores, procesadores y tarjetas de desarrollo como Arduino, PIC, ESP32 o sistemas basados en FPGA.

Encuentra este componente en PLEXYLAB, disponible con envío rápido y seguro, para aplicaciones en sistemas aritméticos digitales, diseño de ALUs, prácticas educativas y proyectos de electrónica avanzada.

Características:

  • Sumador binario completo de 4 bits.
  • Compatible con lógica TTL estándar.
  • Entrada de acarreo y salida de acarreo para conexión en cascada.
  • Operación síncrona y estable.
  • Bajo tiempo de propagación para alta velocidad de operación.
  • Encapsulado DIP de 16 pines.
  • Ideal para expansión de sistemas aritméticos.

Aplicaciones:

  • Diseño de unidades aritmético-lógicas (ALU).
  • Implementación de sumadores de mayor tamaño en cascada.
  • Proyectos de enseñanza en electrónica digital.
  • Procesamiento binario en sistemas digitales.
  • Sistemas con microcontroladores y FPGA.
  • Cálculos aritméticos en procesadores experimentales.
  • Simulaciones educativas de arquitectura de computadores.
  • Familia lógica: TTL 74LS.
  • Función principal: Sumador binario de 4 bits.
  • Voltaje de alimentación (Vcc): 4.75V a 5.25V.
  • Tensión típica de operación: 5V.

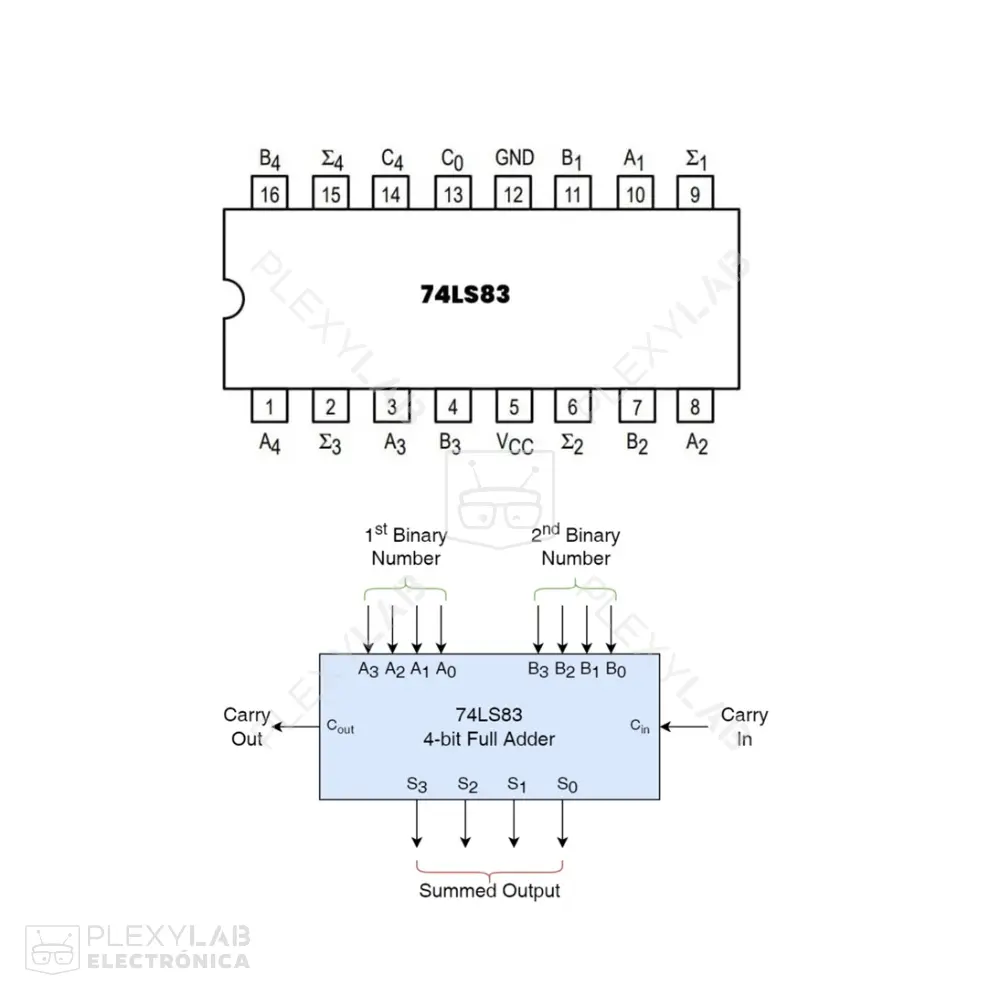

  • Entradas: A (4 bits), B (4 bits), Cin (acarreo de entrada).
  • Salidas: S (4 bits de suma), Cout (acarreo de salida).
  • Corriente de salida máxima (LOW): 8mA.
  • Corriente de salida máxima (HIGH): -0.4mA.
  • Tiempo de propagación típico: 20ns.
  • Temperatura de operación: 0°C a 70°C.
  • Encapsulado: DIP-16.

El circuito integrado 74LS83 es un sumador binario de 4 bits confiable y versátil que permite realizar operaciones aritméticas digitales de forma rápida y precisa. Su diseño compacto y compatibilidad TTL lo convierten en un componente esencial para proyectos digitales y aplicaciones educativas.

Código
SKU11774
