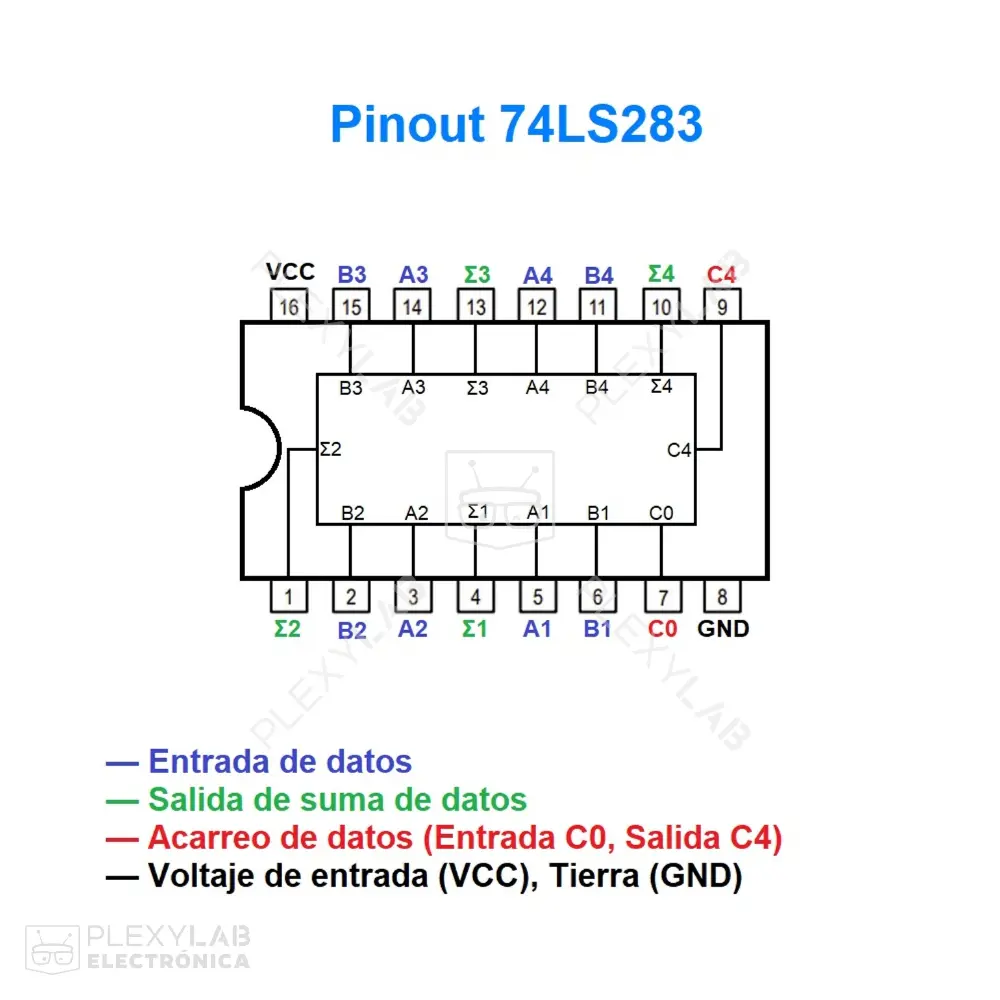

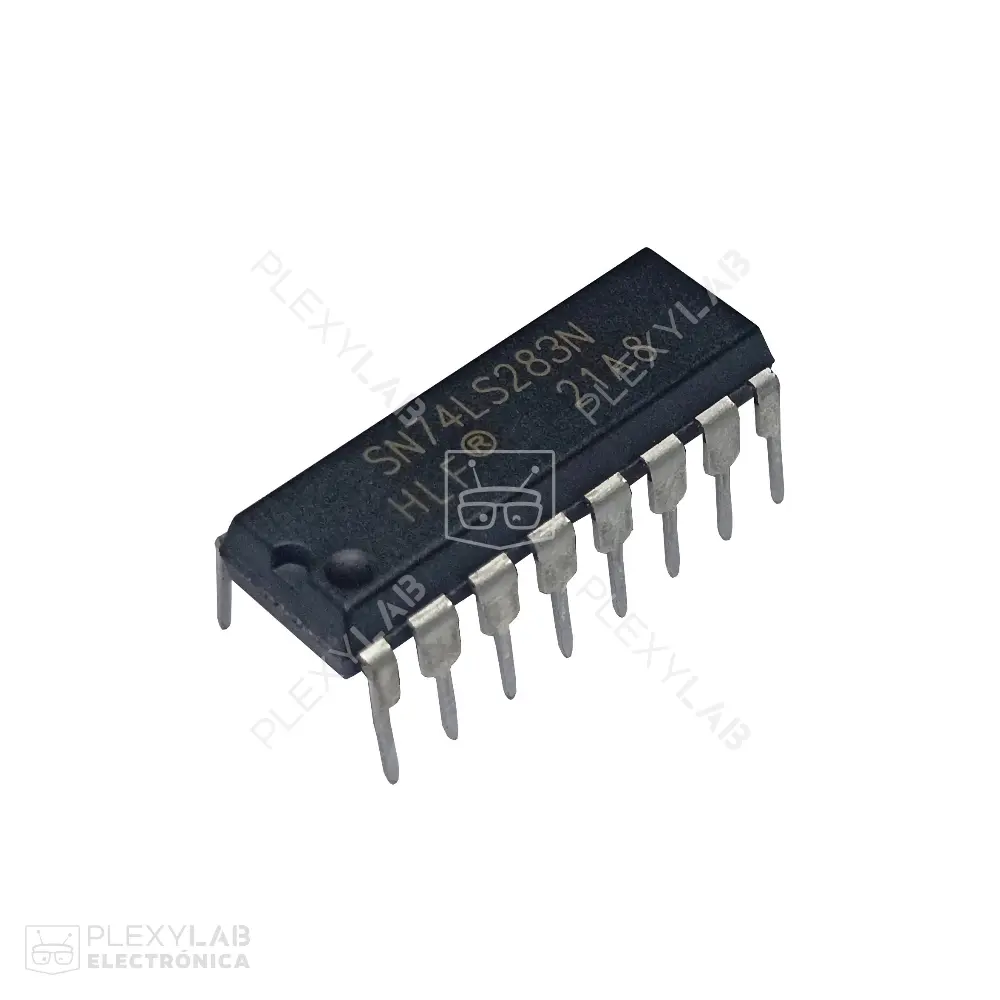

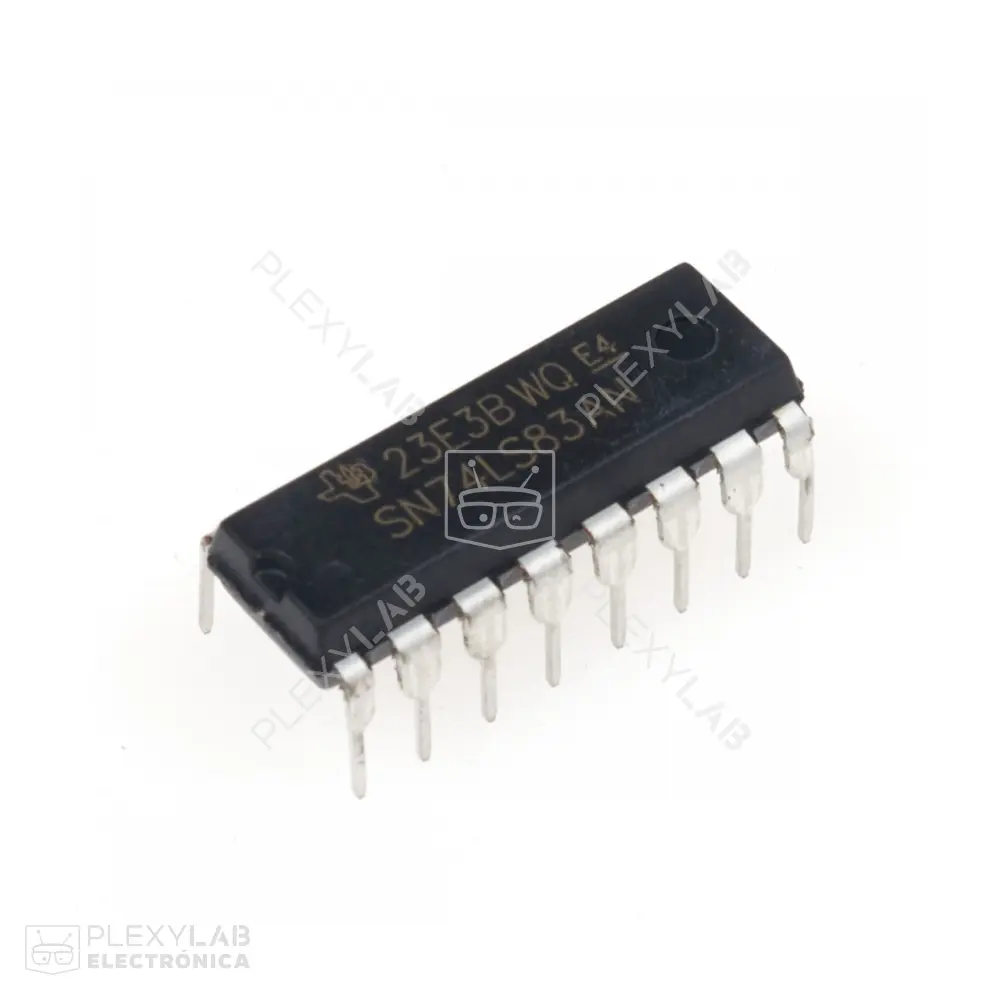

Circuito integrado 74LS283 Sumador binario de 4 bits
El 74LS283 es un sumador binario TTL de 4 bits con entradas y salidas de acarreo (carrier), diseñado para operaciones aritméticas rápidas. Ideal para sistemas digitales, unidades aritmético-lógicas, proyectos educativos y aplicaciones con microcontroladores.
El circuito integrado 74LS283 forma parte de la familia lógica TTL 74LS y está diseñado como un sumador binario completo de 4 bits. Incorpora entradas de acarreo y salida de acarreo, lo que permite realizar operaciones aritméticas de manera eficiente y encadenar varios dispositivos para ampliar la capacidad de cálculo a n bits.
El dispositivo opera con lógica positiva y proporciona cuatro salidas de suma junto con un acarreo de salida. Su tiempo de propagación corto lo convierte en una opción adecuada para aplicaciones que requieren procesamiento rápido de datos binarios. Es ampliamente utilizado en la construcción de unidades aritmético-lógicas (ALU), contadores y otros sistemas digitales que requieren operaciones matemáticas básicas.
Gracias a su compatibilidad con lógica TTL, el 74LS283 puede integrarse fácilmente en proyectos con microcontroladores como Arduino, PIC, ESP32, STM32 y plataformas FPGA. Encuentra este componente en PLEXYLAB, disponible para aplicaciones educativas y sistemas digitales avanzados con envío rápido y seguro.
Características:
- Sumador binario completo de 4 bits.
- Incluye entrada de acarreo y salida de acarreo para conexión en cascada.
- Compatible con lógica TTL estándar.
- Funcionamiento síncrono con alta velocidad de operación.
- Tiempo de propagación bajo.
- Encapsulado DIP de 16 pines.
- Adecuado para integración en sistemas digitales complejos.
Aplicaciones:
- Diseño de unidades aritmético-lógicas (ALU).
- Implementación de sumadores de mayor tamaño mediante conexión en cascada.
- Proyectos educativos de electrónica digital.
- Procesamiento binario en sistemas digitales.
- Sistemas con microcontroladores y FPGA.
- Desarrollo de contadores y circuitos aritméticos.
- Simulación de operaciones básicas en arquitectura de computadores.
- Familia lógica: TTL 74LS.
- Función principal: Sumador binario completo de 4 bits.
- Voltaje de alimentación (Vcc): 4.75V a 5.25V.
- Tensión típica de operación: 5V.
- Entradas: A (4 bits), B (4 bits), Cin (acarreo de entrada).
- Salidas: S (4 bits de suma), Cout (acarreo de salida).
- Corriente de salida máxima (LOW): 8mA.
- Corriente de salida máxima (HIGH): -0.4mA.
- Tiempo de propagación típico: 15ns a 22ns.
- Temperatura de operación: 0°C a 70°C.
- Encapsulado: DIP-16.
El circuito integrado 74LS283 es un sumador binario de 4 bits eficiente y confiable, ideal para aplicaciones en sistemas digitales que requieran operaciones aritméticas rápidas. Su diseño compacto y compatibilidad TTL lo convierten en un componente esencial para proyectos educativos y profesionales.
