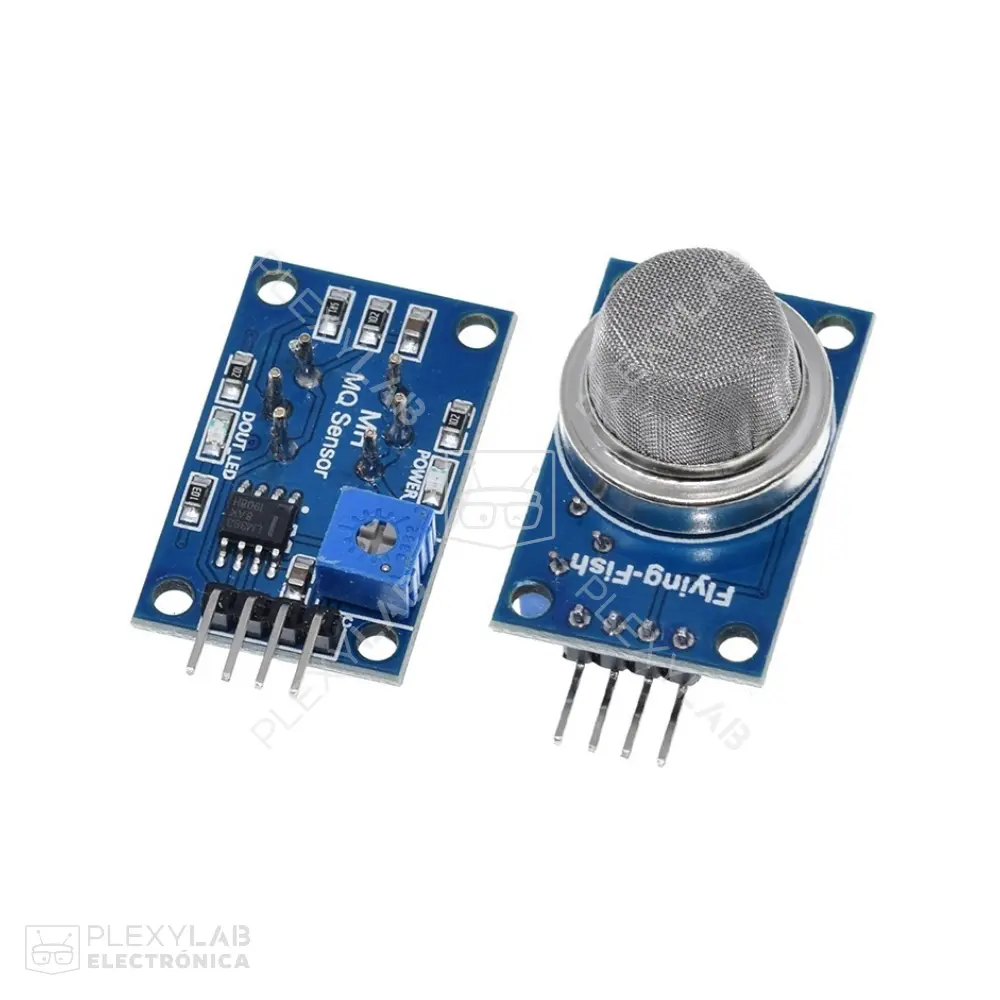

Módulo sensor de monóxido de carbono MQ-9 MQ9
Módulo MQ-9 para detección de CO y gases combustibles (metano, propano, GLP). Alimentación 5V, salida analógica 0–4V y digital con umbral ajustable, calentador cíclico 1.5V/5V, respuesta rápida y uso en alarmas, HVAC e IoT.
El MQ-9 es un sensor de gases basado en SnO2 cuya conductividad cambia según la concentración de CO y gases combustibles. Emplea un calentador interno que opera en ciclos de baja y alta temperatura (≈1.5V/5.0V) para mejorar selectividad: a baja temperatura aumenta la sensibilidad a CO y a alta temperatura se optimiza para metano, propano y limpia adsorciones.
El módulo incorpora una etapa analógica para lectura en AO (0.1–4.0V típ.) y un comparador con potenciómetro que entrega DO como salida digital con umbral ajustable. La alimentación típica del módulo es 5V y el calentador demanda corriente elevada; se recomienda una fuente estable y pistas/pines adecuados. El tiempo de calentamiento inicial es ~20s para estabilización y se aconseja un “burn‑in” prolongado al primer uso para lecturas consistentes. Disponible en PLEXYLAB con envío rápido y soporte para integración en proyectos educativos, domótica e IoT.
Características:
- Detección de CO y gases combustibles (CH4, LPG, propano, butano)
- Operación por ciclo térmico para mejorar selectividad
- Salida analógica (AO) y digital (DO) con umbral ajustable
- Alta sensibilidad y tiempo de respuesta rápido
- Bajo costo y larga vida útil del elemento sensor
- Interfaz simple y circuito de manejo sencillo
- Ideal para alarmas domésticas, monitoreo industrial ligero e IoT
Aplicaciones:
- Alarmas de fuga de gas en cocinas y calderas
- Monitoreo de CO en garajes y espacios cerrados
- Sistemas de ventilación y HVAC con control de calidad de aire
- Detectores portátiles y estaciones de seguridad
- Proyectos educativos y de prototipado con Arduino/ESP32
- Integración en nodos IoT para notificaciones remotas
- Material sensible: SnO2 (óxido de estaño).
- Gases objetivo: CO, CH4, LPG/propano/butano.
- Rango de concentración (típico): 10–10000ppm CO; 100–10000ppm gases combustibles.
- Alimentación del módulo: 5.0V DC.
- Consumo del calentador: hasta 150mA (típico); ciclo 1.5V/5.0V.
- Salidas: AO 0.1–4.0V aprox.; DO nivel TTL con umbral ajustable.
- Resistencia del sensor (Rs): 2kΩ–20kΩ @100ppm CO (típ.).
- Resistencia del calentador (RH): 31Ω ±3Ω (típ.).
- Tiempo de precalentamiento: ~20s para estabilización inicial.
- Dimensiones del módulo: 32mm × 20mm × 22mm aprox.
El módulo MQ-9 ofrece detección dual de CO y gases combustibles con salidas analógica y digital, apto para alarmas y monitoreo ambiental. Su operación por ciclo térmico aumenta la selectividad y lo hace adecuado para soluciones domésticas, educativas e IoT.
Código |
SKU11777 |
