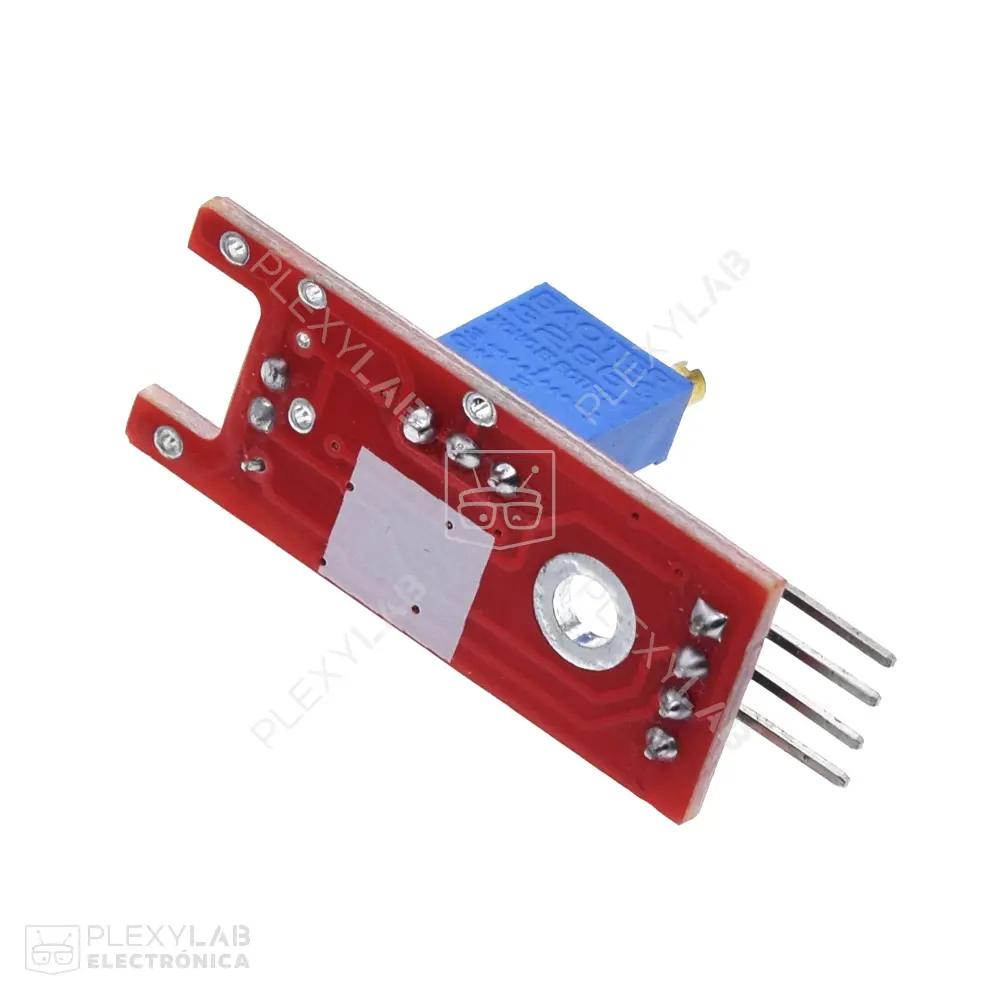

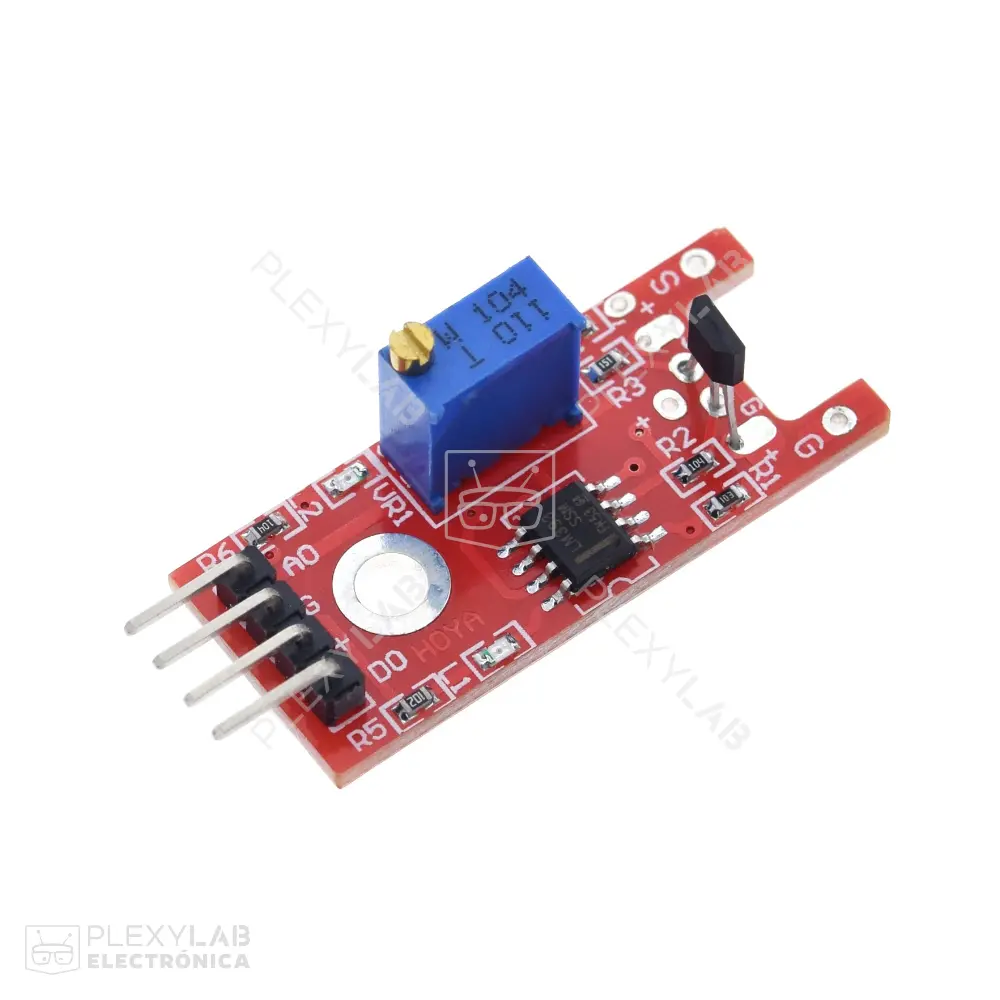

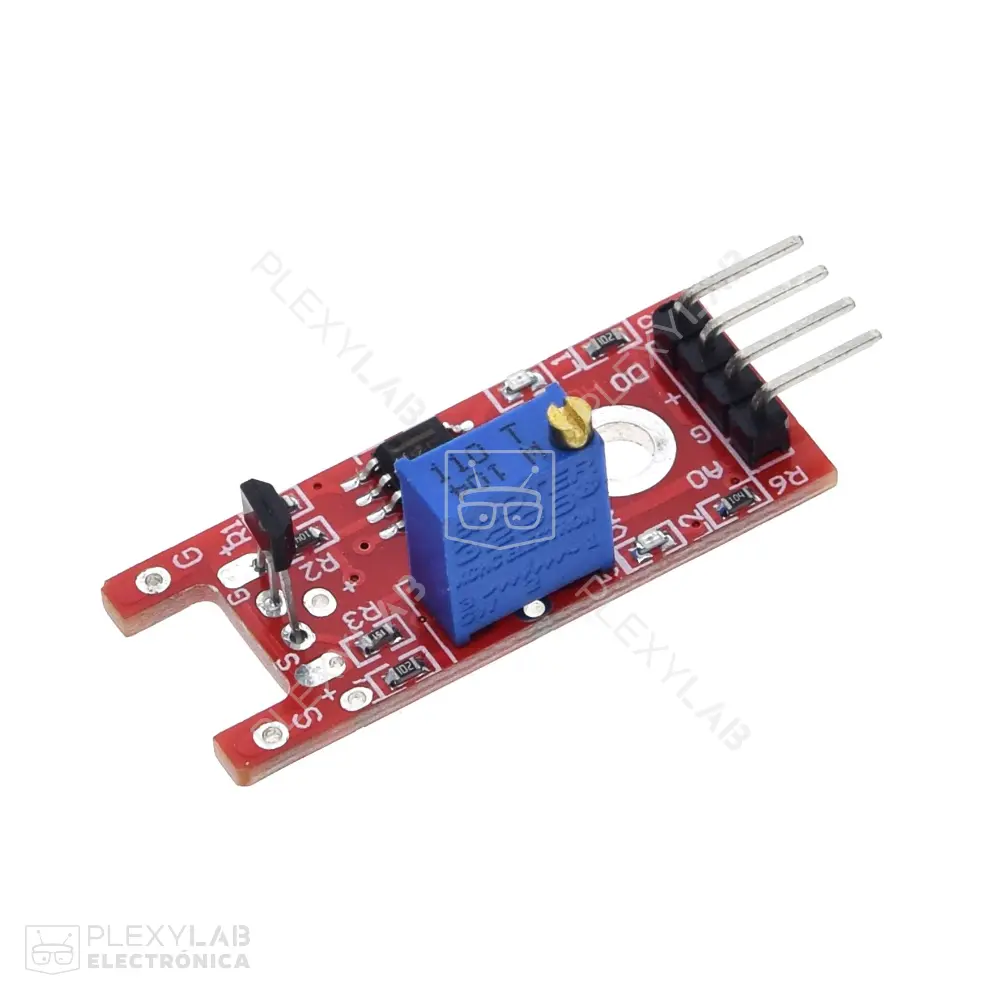

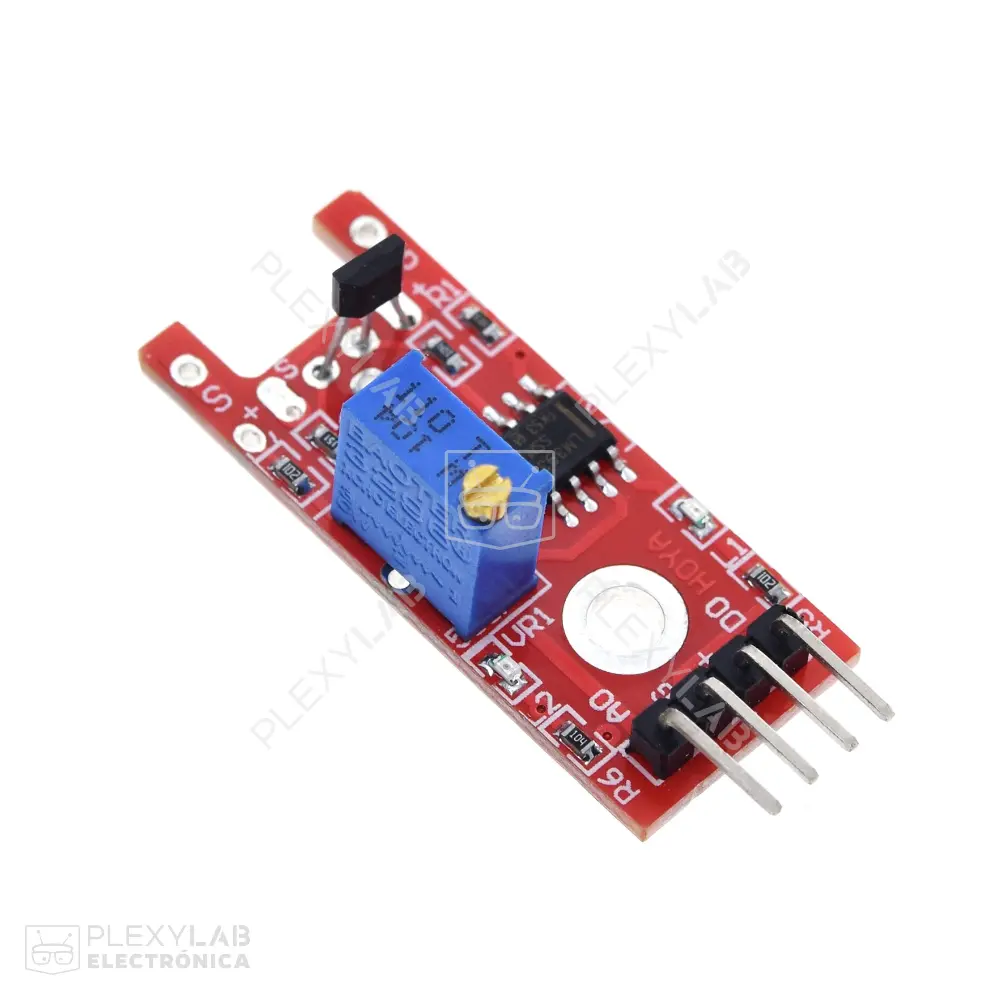

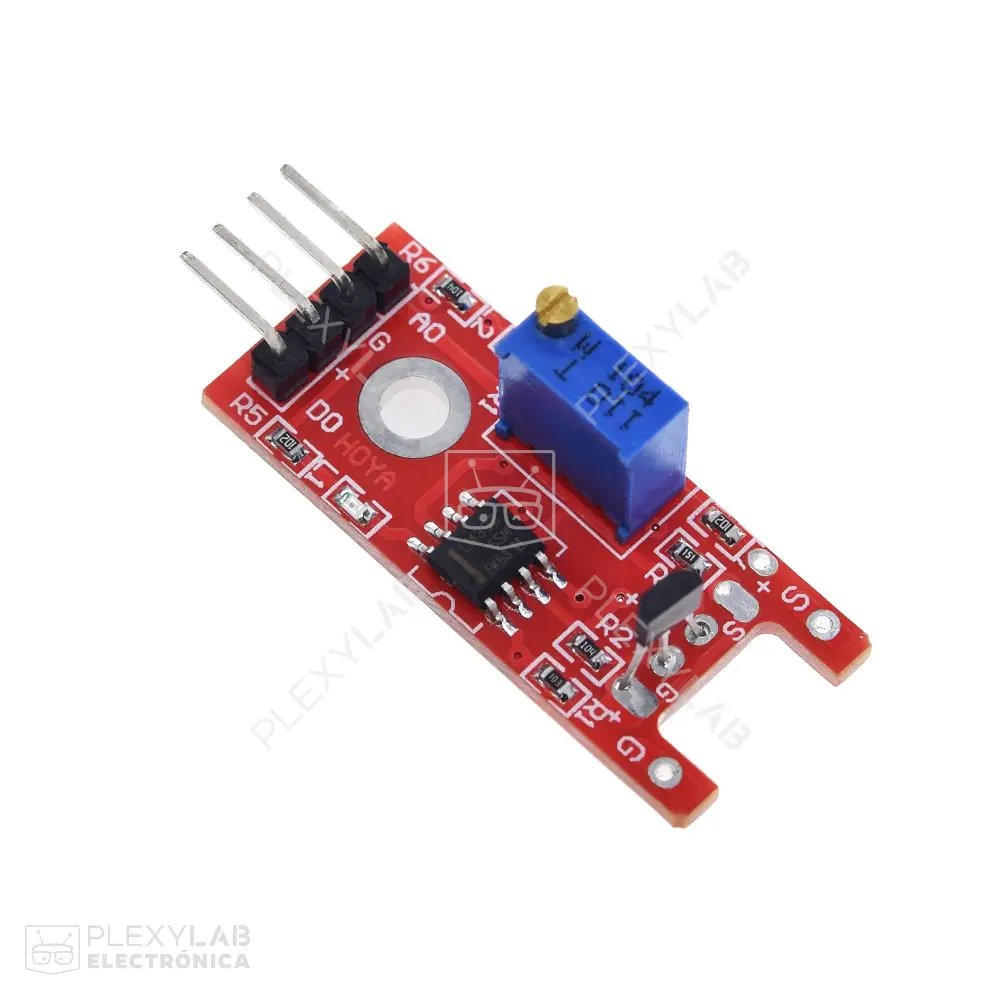

KY-024 Módulo sensor magnético lineal de efecto Hall, con conteo de velocidad

https://www.plexylab.com/web/image/product.template/2943/image_1920?unique=0af2212

Módulo KY-024 con sensor de efecto Hall SS49E, salida analógica lineal y salida digital TTL ajustable. Ideal para detección de proximidad, conteo de velocidad, RPM, posición y aplicaciones en sistemas Arduino, ESP32 y Raspberry Pi.

$ 1,50 1.5 USD $ 1,50 $ 1,65 -9,1

Disponible Queda poco Agotado Efectivo/Transferencia Incluye IVA Precio exclusivo sitio web

$ 1,50 $ 1,65

Los pedidos confirmados después de las 16:30 para entregas en la ciudad de Cuenca y después de las 15:00 para envíos al resto del país, serán procesados el siguiente día hábil.

No está disponible para venta

Esta combinación no existe.

Contáctenos

El módulo KY-024 incorpora el sensor magnético de efecto Hall SS49E, capaz de medir la intensidad de campos magnéticos mediante una salida analógica lineal y una salida digital con umbral ajustable. La salida analógica entrega un voltaje proporcional al campo magnético: 1V a -1000 Gauss, 2.5V en estado neutro y hasta 4V a +1000 Gauss. La salida digital funciona a través de un comparador LM393 con un potenciómetro integrado para ajustar la sensibilidad.

Este módulo es ampliamente utilizado en proyectos de detección de proximidad, conteo de RPM, medición de corriente en motores, control de bombas de agua, sensores de desplazamiento lineal o angular, así como en sistemas de control y monitoreo. Su compatibilidad con plataformas como Arduino, ESP32, STM32, Raspberry Pi y otros microcontroladores lo hace versátil y práctico en proyectos educativos e industriales.

Características:

  • Basado en el sensor lineal Honeywell SS49E.
  • Salida analógica proporcional al campo magnético (-1000 a +1000 Gauss).
  • Salida digital TTL con comparador LM393.
  • Potenciómetro para ajuste de sensibilidad en la salida digital.
  • Voltaje de alimentación entre 4.5V y 6V DC.
  • Compatible con microcontroladores Arduino, ESP32, STM32, Raspberry Pi, PIC y más.

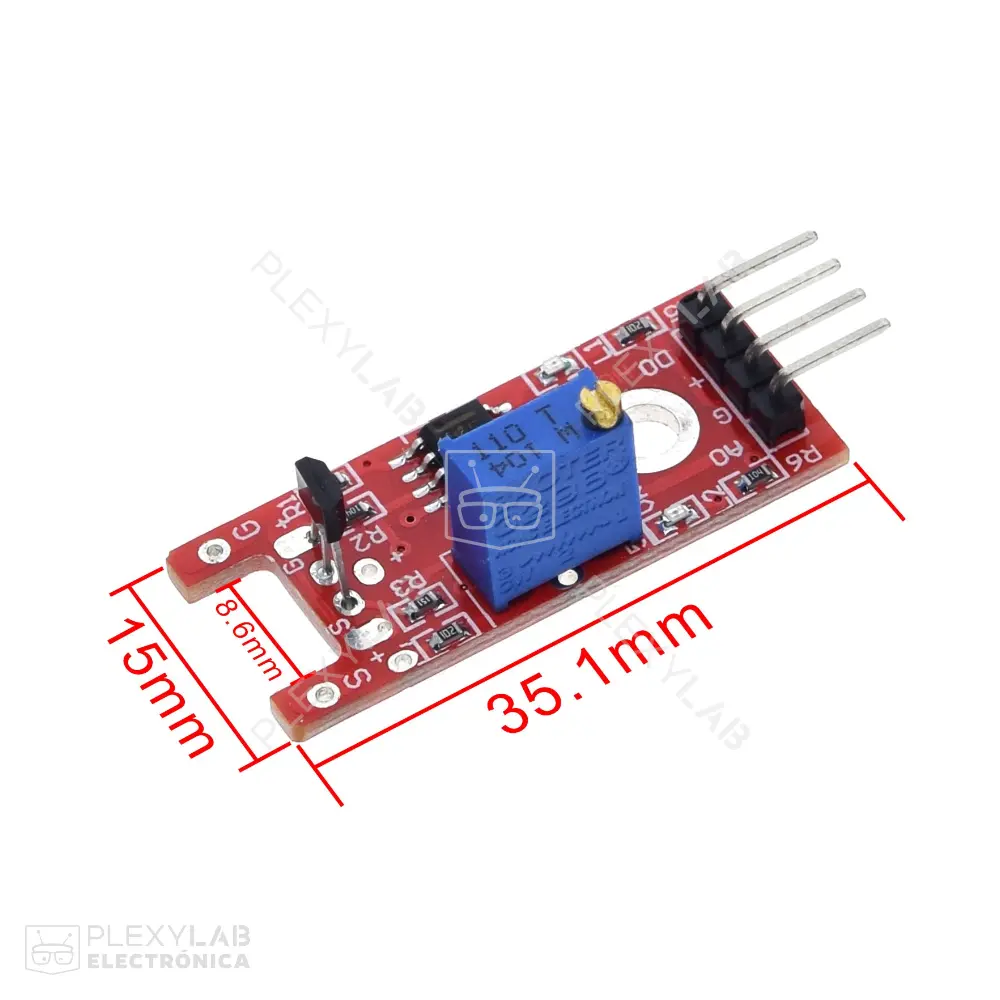

  • Dimensiones compactas: 43 x 15 x 13 mm.
  • Peso ligero de 3 g.

Conexiones:

  • VCC: Alimentación de 5V DC.
  • GND: Conexión a tierra.
  • A0: Señal de salida analógica (1V - 4V según campo magnético).
  • D0: Señal de salida digital TTL con sensibilidad ajustable.

Aplicaciones:

  • Sensores de proximidad magnética.
  • Contadores de RPM en motores.
  • Medición de corriente en conductores.
  • Control de posición lineal y angular.
  • Finales de carrera magnéticos.
  • Control de bombas de agua con detección de flujo.
  • Proyectos educativos y de prototipado electrónico.
  • Voltaje de alimentación: 4.5V - 6V DC.
  • Sensor integrado: Honeywell SS49E.
  • Sensibilidad: 1.4 mV/Gauss.
  • Salida analógica: 1V (-1000 Gauss) a 4V (+1000 Gauss).
  • Voltaje en ausencia de campo: 2.5V.
  • Salida digital: TTL mediante comparador LM393.
  • Ajuste de sensibilidad: Potenciómetro integrado.
  • Temperatura de operación: -40°C a +85°C.
  • Dimensiones: 43 x 15 x 13 mm.
  • Peso: 3 g.

El KY-024 es un módulo sensor de efecto Hall versátil y confiable, que combina salida analógica lineal y salida digital ajustable. Es ideal para proyectos de detección de proximidad, conteo de velocidad y aplicaciones con microcontroladores, ofreciendo integración sencilla y resultados precisos.
