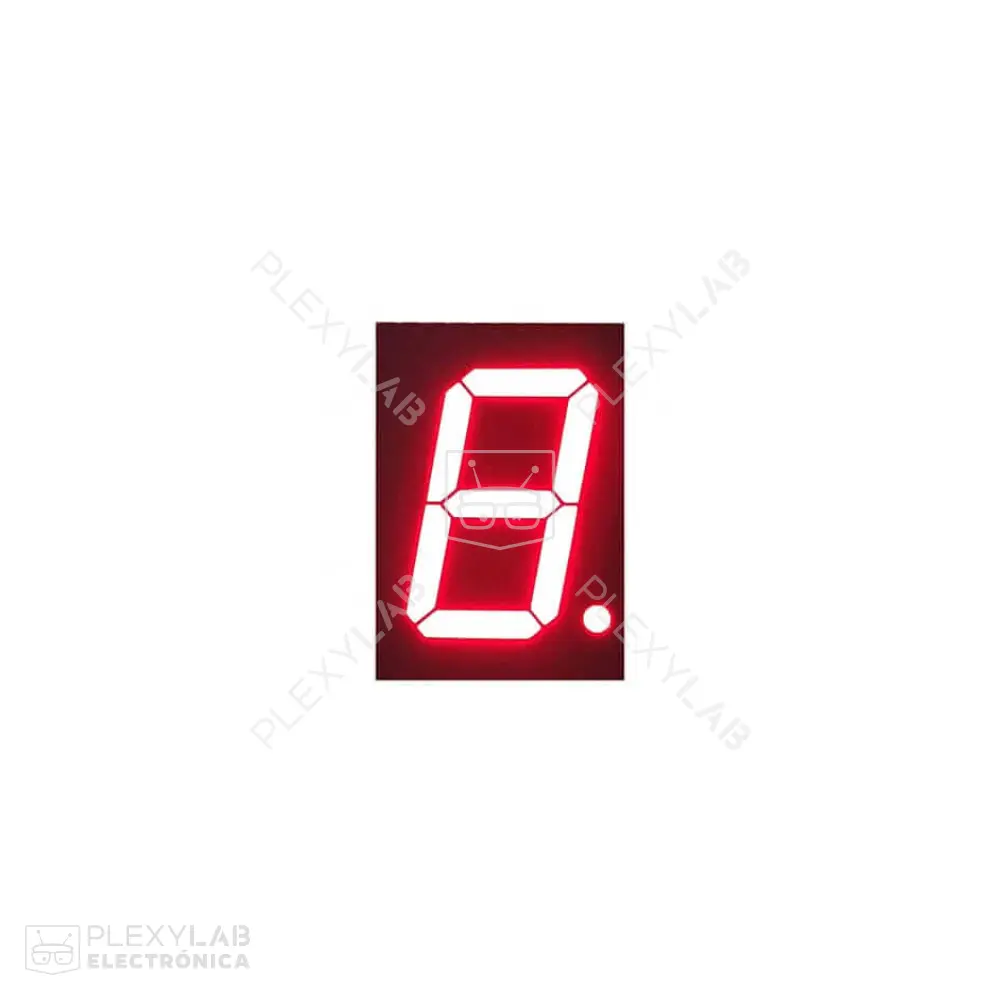

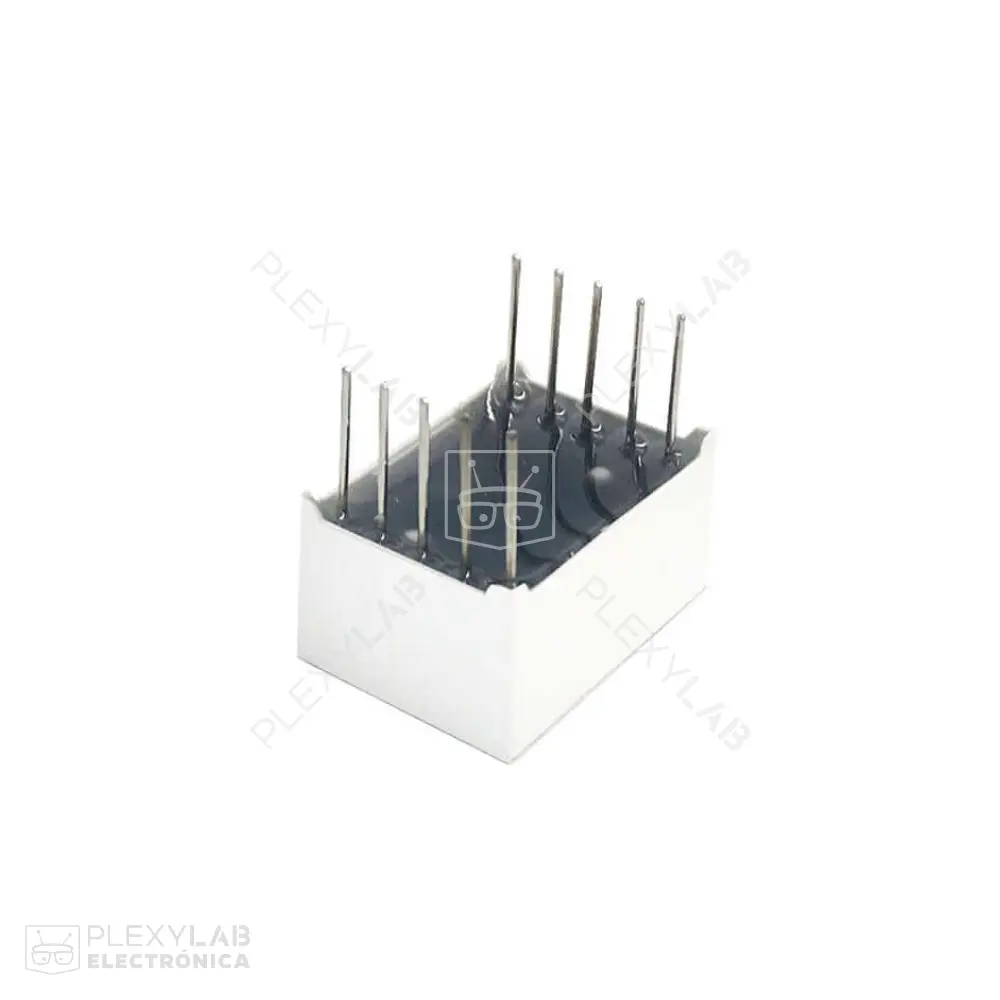

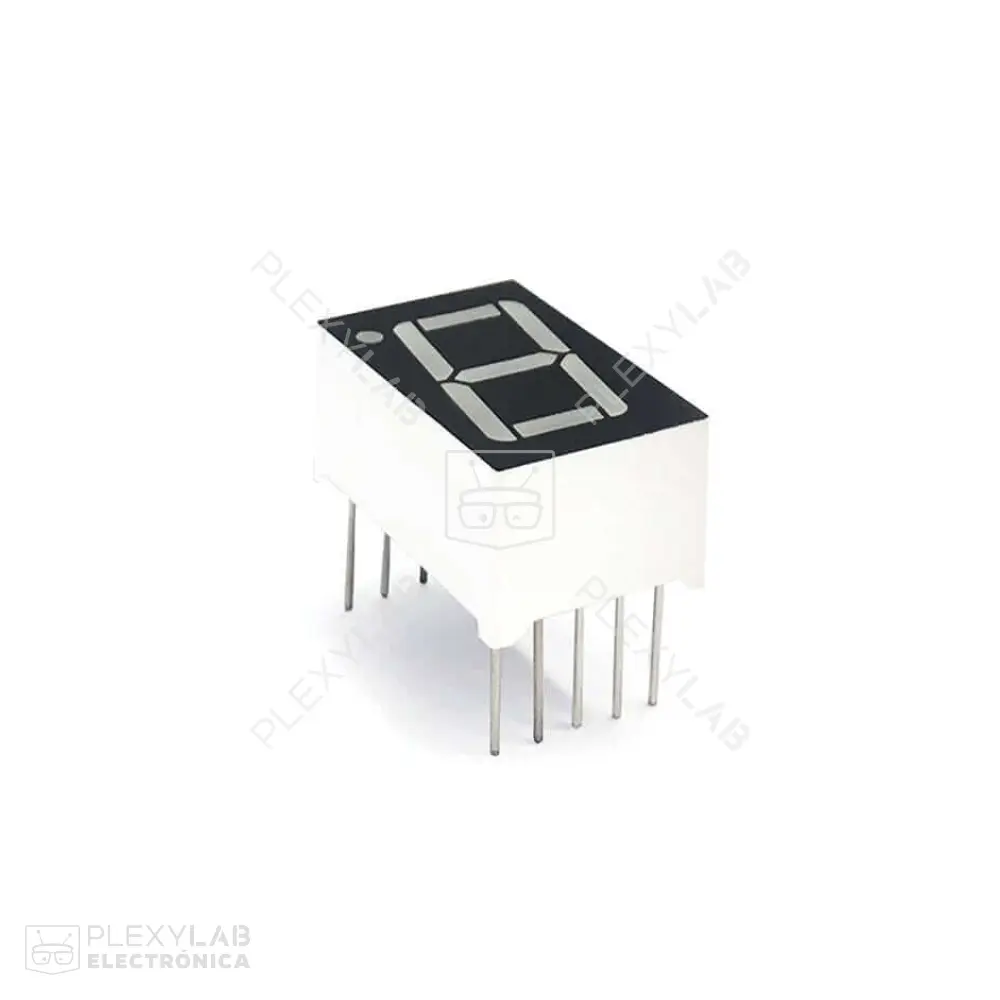

Display de 7 segmentos ánodo común 0.56" 5611BS rojo
Display de 7 segmentos de 4 dígitos, modelo 5611BS en color rojo, con configuración de ánodo común y tamaño de 0.56 pulgadas, ideal para proyectos electrónicos con Arduino, Raspberry Pi, microcontroladores y sistemas de visualización numérica.
El display de 7 segmentos 5611BS de ánodo común es un componente diseñado para mostrar números decimales y algunos caracteres mediante LEDs rojos brillantes. Cada uno de los 4 dígitos de 7 segmentos está compuesto por LEDs conectados en configuración de ánodo común, lo que significa que todos los ánodos de cada segmento están interconectados y requieren control por cátodo.
Este tipo de display es ampliamente utilizado en relojes digitales, contadores, termómetros, voltímetros y otros dispositivos donde se necesite representar información numérica de manera clara y directa. Gracias a su tamaño de 0.56 pulgadas, ofrece una excelente visibilidad incluso en condiciones de baja iluminación. Su compatibilidad con controladores como TM1637, MAX7219 y microcontroladores como Arduino, ESP32, STM32 o Raspberry Pi lo convierte en una opción práctica y versátil para proyectos de electrónica educativa e industrial.
Características:
- Display de 4 dígitos de 7 segmentos.
- Color de emisión: rojo.
- Configuración de ánodo común.
- Tamaño de dígito: 0.56 pulgadas.
- Alta visibilidad en diferentes condiciones de luz.
- Compatible con controladores como TM1637 y MAX7219.
- Ideal para uso con Arduino, ESP32, STM32, PIC y Raspberry Pi.
- Montaje sencillo en placas de prototipado o PCBs.
Conexiones:
- Pin COM (Ánodo común): Conexión positiva compartida por cada dígito.
- Pines de segmentos (a, b, c, d, e, f, g, dp): Conexión a cada LED individual del segmento y punto decimal.
- Distribución: Varía según la disposición del encapsulado, se recomienda consultar el datasheet del modelo 5611BS para el mapeo exacto.
Aplicaciones:
- Relojes digitales de 4 dígitos.
- Contadores electrónicos.
- Termómetros y voltímetros digitales.
- Paneles de visualización numérica.
- Proyectos educativos de electrónica.
- Instrumentación y control industrial.
- Modelo: 5611BS.
- Tipo: Display de 7 segmentos de 4 dígitos.
- Configuración: Ánodo común.
- Color: Rojo.
- Tamaño de dígito: 0.56 pulgadas.
- Tensión de operación típica: 2V por segmento.
- Corriente de operación típica: 10-20 mA por segmento.
- Número de pines: 12 a 16 (dependiendo de la disposición).
- Dimensiones aproximadas: 19 mm x 50 mm x 8 mm.
El display de 7 segmentos 5611BS de ánodo común es una solución práctica y confiable para representar información numérica en proyectos electrónicos, ofreciendo buena visibilidad, compatibilidad con diversos controladores y facilidad de integración en sistemas basados en microcontroladores.
Código |
SKU10654 |
